Kabelguiden för den vetgirige
Nätverkskablar

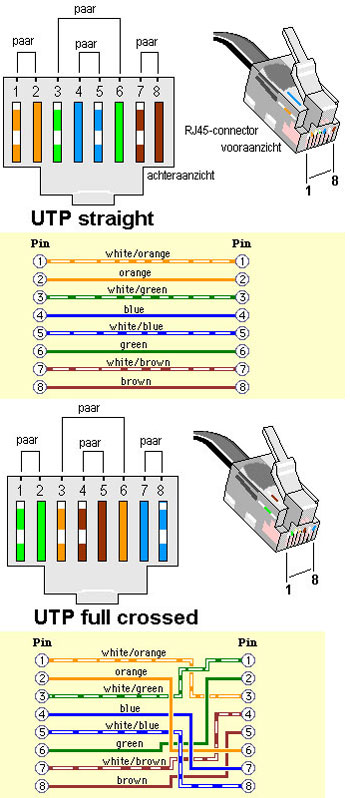

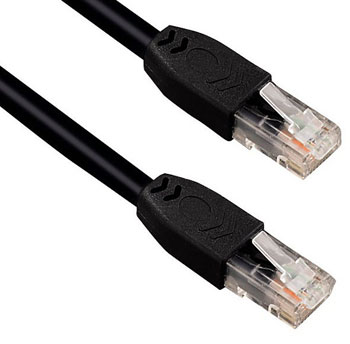

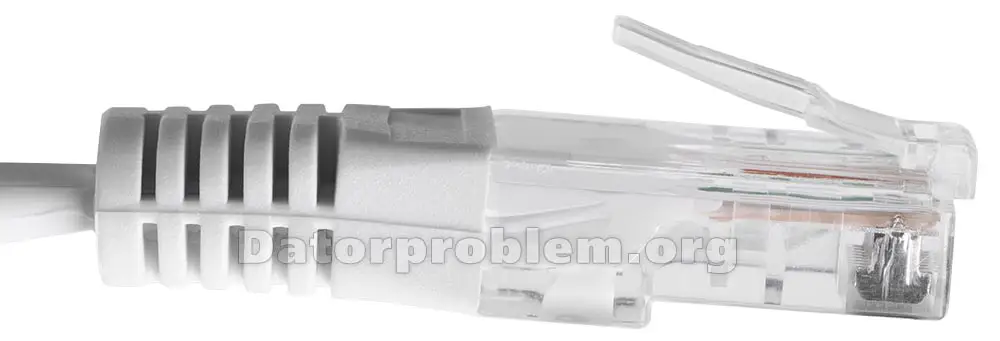

Som det låter på namnet. Det är en kabel som används för nätverk. Det viktigaste att komma ihåg är att en bra nätverkskabel ska ha så hög frekvens (>250Mhz) som möjligt. För att uppnå det ska en kabel ha så hög resistivitet (ledningsförmåga) och ha en tvinnad kabelteknik i form av kardeler. Fler-skärmad kabel av silver med kardeler är den bästa typen av kablar. De typer av nätverkskablar som anger högt frekvenstal över 250Mhz är i kategori Cat 6 och över. Själva uttaget på en nätverkskabel kallas för Rj45. Är du ute efter det bästa så ska du kolla efter beteckningen: STP. (Shielded Twisted Pair) i kategori 8. Ja, för att vara framtidssäker. :)
Förvara dina nätverkskablar i rullar. Böj de inte för mycket. När du monterar en kabel se till att inte ha för snäva svängar i kurvorna för att tappa signalkvalitet och ha inte kablar över 50 m. Köper du en kategori 8 kabel så bör du ha en router/Switch som stödjer över 40 Gbps och ett nätverkskort som stödjer detsamma. Då har du nog framtids säkrat för ett snabbt Lan. Jag har ännu inte sett ett nätverkskort med Rj45 över 20 Gbps, men det kanske kommer? Om du ser ett nätverkskort med Rj45 uttag som maxar med 40 Gbps, hör av dig.
Om resistivitet:
https://sv.wikipedia.org/wiki/Elektrisk_resistivitet
Om Kardeler
https://sv.wikipedia.org/wiki/Kardel

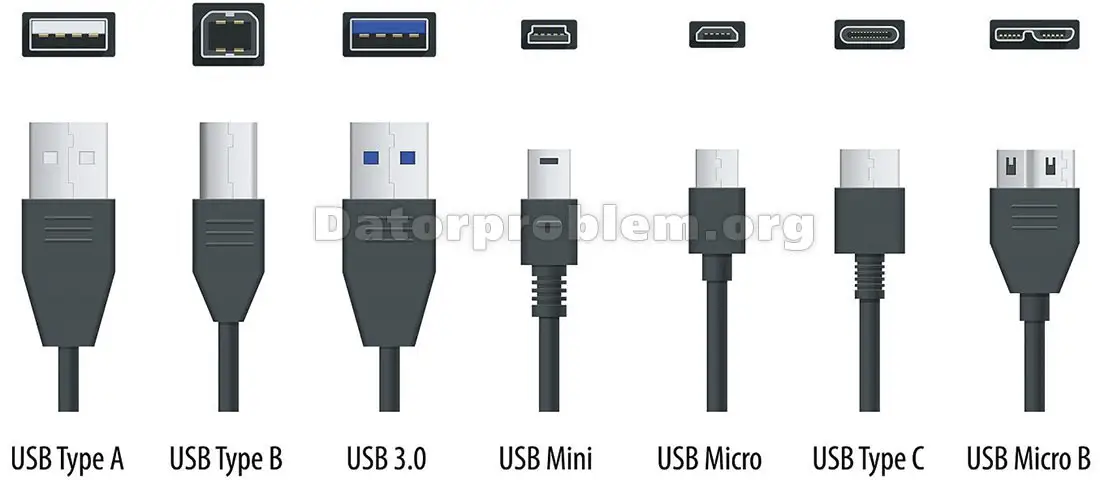

USB kablar
Viktigaste saker att komma ihåg med en USB kabel är att den kan användas för både datakommunikation och strömförsörjning och kabeltypen behöver en styrnings host för att fungera. Dvs en ”programmerad värd”.
Det finns sex USB-typer idag. USB-1.0, USB-2.0, USB-3.0, USB-3.1, USB -3.2 och USB-4.0
USB standard |
Färg |
Introdkutionsår |
Hastighet |
USB-1.0 |
Vit |
1996-1998 |
12 Mbit/s |
USB-2.0 |
Svart |
2000 |
480 Mbit/s |
USB-3.0 (Gen 1) |
Blå (SS symbol) |
2007-2008 |
5 Gbit/s |
USB-3.1 (Gen 2) |
Turkos? (SS10 symbol)) |
2013 |
10 Gbit/s |
USB-3.2 (Gen2x2) |
Röd |
2017 |
20 Gbit/s |
USB-4.0 |
Röd |
2019 |
40 Gbit/s |
|
Gul (endast laddning) |
|
|
Skärmkablar

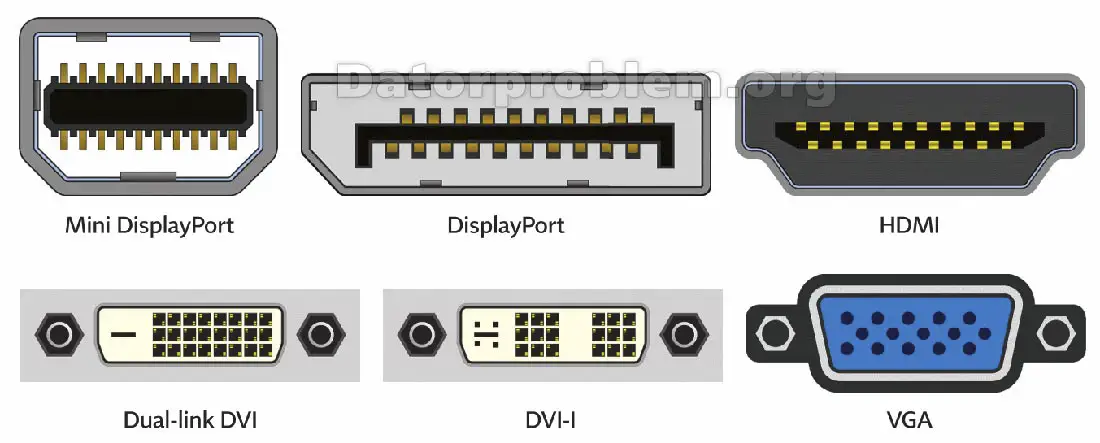

Det finns fyra olika typer av skärmkablar på marknaden idag. DVI, HDMI, Displayport och den äldre versionen VGA. Både HDMI och DisplayPort transporterar bild och ljud i samma kabel. Så har din skärm en inbyggd högtalare i skärmen så kan du utnyttja högtalaren i skärmen genom att koppla in en HDMI/DP kabel mellan din dator och skärm. De flesta vet faktiskt inte om att både HDMI kabel och DP kabel kan används för att streama filmer från din dator till din Tv utan problem.
Vad ska man välja för skärmkabel när man spelar spel via datorn?
Då måste man titta på flera saker. Vad skärmen stödjer och vad ditt grafikkort orkar med. VGA och DVI i dessa sammanhang ska nog ignoreras. Välj mellan DisplayPort och HDMI. Både DP (DisplayPort) och HDMI har olika versioner. Tabell nedan visar hur de skiljer sig. Dock har Displayport bättre värden under förutsättning att skärmen och grafikkortet orkar med det.
| Version | Typ | Max sändningshastighet | Max datahastighet | Upplösning / uppdateringsfrekvens |
| 1.0-1.1a | DP | 10.8 Gbps | 8.64 Gbps | 1080p @ 144 Hz |
| 1.2-1.2a | DP | 21.6 Gbps | 17.28 Gbps | 1080p @ 240 Hz |
| 1.3 | DP | 32.4 Gbps | 25.92 Gbps | 1080p @ 360 Hz |
| 1.4-1.4a | DP | 32.4 Gbps | 25.92 Gbps | 8K @ 120 Hz w/ DSC |
| 2 | DP | 80.0 Gbps | 77.37 Gbps | 4K @ 240 Hz |
| 1.0-1.2a | HDMI | 4.95 Gbps | 3.96 Gbps | 1080p @ 60 Hz |
| 1.3-1.4b | HDMI | 10.2 Gbps | 8.16 Gbps | 1080p @ 144 Hz |
| 2.0-2.0b | HDMI | 18.0 Gbps | 14.4 Gbps | 1080p @ 240 Hz |
| 2.1 | HDMI | 48.0 Gbps | 42.6 Gbps | 4K @ 144 Hz (240 Hz w/DSC) |

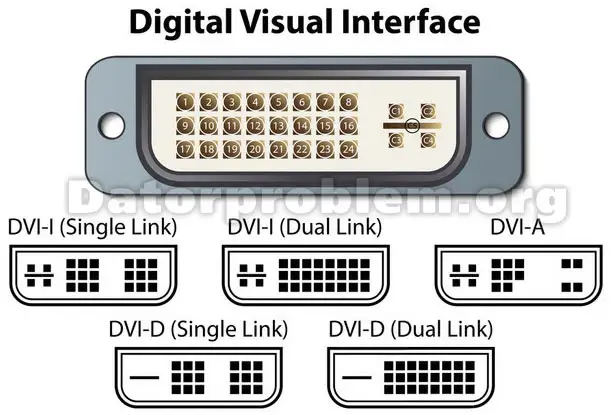

DVI
DVI utvecklades för att vara en industristandard för digital överföring av video till visningsenheter med upplösningar upp till 2560 x 1600. Vanliga enheter som använder DVI-anslutningen är datorskärmar och projektorer. DVI kan även användas med vissa TV-apparater, även om HDMI är vanligare.
| Dvi typ | Signal typ | Max Upplösning | Bandbredd |
| DVI-D Single Link | Digital | 1920x1200 | ~4 Gbps |

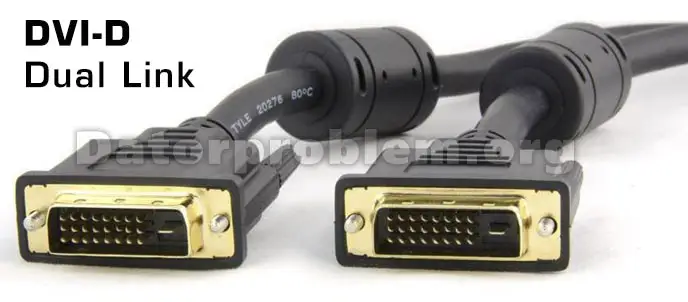

| DVI-D Dual Link | Digital | 2560x1600 | ~8 Gbps |
| DVI-I Single Link | Digital/Analog | 1920x1200 | ~4 Gbps |
| DVI-I Dual Link | Digital/Analog | 2560x1600 | ~8 Gbps |
| DVI-A | Analog | 1920x1080 | ? |
Källa: https://en.wikipedia.org/wiki/Digital_Visual_Interface
Fakta om återförsäljare av kablar i Norden
Visste du att de flesta större svenska hemelektronikkedjor som Kjell och Company, El-Giganten, Clas Ohlsson, Media Markt köper de flesta av sina kablar från Tura Scandinavia? Tura Scandinavia är generalagent för de flesta större varumärken inom hemelektronik och erbjuder ett brett urval av tillbehör till hemelektronikprodukter. Tura har ett lager i Nässjö och arbetar även i andra skandinaviska länder som Finland, Danmark och Norge.
